| 产品特性：高电压隔离 | 品牌：yulin | 型号：HRA(B) |
| 类型：电源模块 | 电源电压：高压稳压 | 用途：工业控制 |
| 封装：阻燃封装 | 系列：DC-DC | 功率：0-25W |
| 批号：2021+ | 应用领域：机械设备 |
产品特点
l 效***达 80%以上
l 2*2英寸标准封装
l 单双电压输出
l 价格低
l 大于600V稳压输出
l 工作温度: -40℃~+85℃
l 阻燃封装，满足UL94-V0 要求
l 温度特性好
l 可直接焊在PCB 上
产品应用

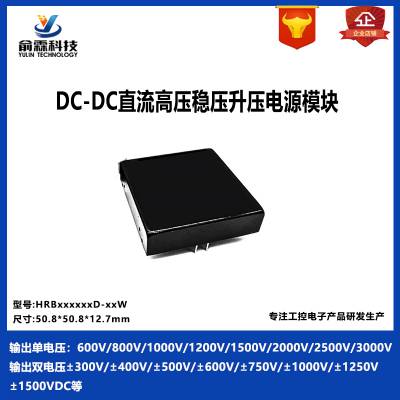

HRB W1~25W 系列模块电源是一种DC-DC升压变换器。该模块电源的输入电压分为：9~18V、及18~36VDC 36~72VDC 标准（2：1）宽输入电压范围(宽电压输入模块电源是指输入电压可以允许在很宽的范围内变化)。输出单电压：600VDC、800VDC、1000VDC、1200VDC、1500VDC、2000VDC、2500VDC 、3000VDC，输出双电压±300VDC、±400VDC、±500VDC、±600VDC、±750VDC、±1000VDC、±1250VDC、±1500VDC等，具有功率密度大，输出功***，应用范围广等优点。
技术参数
输出特性 | ||
技术指标 | 技术参数 | 测试条件 |
稳压精度 | 2.0 %max | 0%~***负载范围 |
电压调整率 | 0.5%max | 满载 |
负载调整率 | +/-0.5% type. | 0%~***负载范围 |
纹波和噪声 (滤波后测试) | ≤1%, max | 20MHz带宽 |
动态响应速度 | ≤150us | 25%负载~满载 |
启动延迟时间 | 500ms | |
输入特性 | ||
输入电压范围线性高速率 | （5VDC） 4.5—9.0VDC | |
（12VDC）9.0—18VDC | ||
（24VDC）18—36VDC | ||
0.5% | 低端 ~ 高端 | |
一般特性 | ||
开关频率 | 150KHz | 典型值 |
转换效率 | 参见型号选择表 | |
隔离电压 | 1000VDC | 输入和输出之间 |
平均无故障间隔时间 | 1000000小时 | |
温度系数 | 0.02%/℃ | |
环境特性 | ||
工作温度范围 | -40℃~+85℃ | |
储存湿度 | -55℃~+125℃ | |
相对湿度 | 10%~90% | |
冷却方式 | 自由空气 |
部分产品型号参数
产品型号 | 输入电压（VDC） | 输出电压（VDC） | 输出电流（mA） | 效率（%） | |
标称值 | 输入范围 | ||||
HRB121000D-15W | 12 .0 | 9.0~18.0 | 1000 | 15 | 78 |
HRB24800D-20W | 24 .0 | 18.0~36.0 | 800 | 25 | 80 |
HRB481000D-15W | 48.0 | 36.0~72.0 | 1000 | 15 | 82 |
HRB121500D-15W | 12 .0 | 9.0~18.0 | 1500 | 10 | 77 |
HRB122500D-10W | 12 .0 | 9.0~18.0 | 2500 | 4 | 78 |
HRB241500D-15W | 24 .0 | 18.0~36.0 | 1500 | 10 | 80 |
HRA24600D-15W | 24 .0 | 18.0~36.0 | ±600 | ±12.5 | 82 |
HRA121000D-10W | 24 .0 | 9.0~18.0 | ±1000 | ±5 | 77 |
HRA24750D-15W | 24 .0 | 18.0~36.0 | ±750 | ±10 | 80 |
备注：此上型号，只是常用型号，有另外电压选型，请与我公司联系。
产品举例说明
1、型号：HRB121000D-15W
输入电压Vin：9~18VDC； 输出电压Vout：1000VDC；输出功率：15W
2、型号：HRA24750D-15W
输入电压Vin：18~36VDC；输出电压Vout：±750VDC；输出功率：15W
